大電流バッテリー検査用プローブ

当社は大電流用ポゴピンテスターに対し特許取得済みの優れた製品をご提案しております。EVバッテリの検査等の様々な用途に使用可能です。要求仕様に沿ったカスタム設計も可能です。高い信頼性にて大電流を流すことができ、テスターの消耗を大きく軽減します。

大電流用同軸ピン、リチウムバッテリ検査用について、同軸ピンの中にセンスピンとフォースピンの形状を統合しました。フォースピンも1つにまとめて、大電流に耐えるように設計しています。

設計コンセプト

大電流用両端プローブ IC検査用

通常、電流は下プランジャーからバレル壁を通って上プランジャーへと流れます。そのため、壁とプランジャーの間の接触抵抗は徐々に増し、スプリング焼けや、大電流が流れる際の不良につながることがあります。大電流ピンの真ん中にあるストレートプランジャーによって上プランジャーまで電流を直行させることにより、検査中に電流がスプリングを通ることを回避します。

大電流用シングルピン リチウムバッテリ検査用

C.C.P.は、大電流用ピンの電流伝送能力を改善するため、標準的な検査用ピンとは異なる特別な設計を開発しました。

大電流用同軸ピン リチウムバッテリ検査用

この大電流用同軸ピンは、単一のプローブの中にセンサーピンと電流検査用ピンを両方組み入れた設計になっています。まとめて1つの設計としたことにより、電気的抵抗を大幅に改善した電流検査用ピンです。

バッテリー製造工程におけるプローブの応用

バッテリーセル

バッテリーパック

バッテリーシステム

プローブソリューション

一体型プローブ同軸一体型プローブハーネスポゴピンポゴピン
応用 バッテリーセル

バッテリーモジュール

バッテリーパック

バッテリーモジュール

バッテリーパック

バッテリーセル
利点 低抵抗 4線式測定 高強度プローブ 交換が簡単
電流 60 Amp 200 Amp 400 Amp 30 Amp
抵抗値 <1 mΩ <1 mΩ <1 mΩ <30 mΩ
温度 -10 ~ 200 °C -40 ~ 200 °C -40 ~ 150 °C -40 ~ 150 °C

感温プローブと一体型プローブの仕様

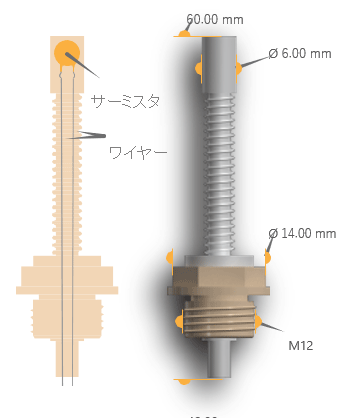

QT-T06-200A

材質

プローブベース材/コーティング 真鍮、ニッケル
ハウジング ナイロン 6 +30% GF
スプリング SUS304

機械的仕様

温度範囲 -40 ~ 200 ℃
推奨ストローク 15 mm
スプリング力 200 g

CM-M1-300-12008

材質

プランジャーベース材/コーティング BeCu、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SUS304

機械的仕様

電流 8 Amp
抵抗 <10 mΩ
推奨中心距離 5.5 mm
温度 ΔT<15 ℃
推奨ストローク 4 mm
スプリング力 350 g

同軸一体型プローブの仕様

H003001M0

材質

プランジャーベース材/コーティング BeCu、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SUS304
絶縁体 POM

機械的仕様

電流 3 Amp
抵抗 <10 mΩ
推奨中心距離 2.5 mm
温度 ΔT<15 ℃
推奨ストローク 3.4 mm
スプリング力 100 g

H004003M0

材質

プランジャーベース材/コーティング BeCu、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SWP
絶縁体 テフロン

機械的仕様

電流 6 Amp
抵抗 <10 mΩ
推奨中心距離 8 mm
温度 ΔT<15 ℃
推奨ストローク 4.2 mm
スプリング力 250 g

CM-M6-350-10061

材質

プランジャーベース材/コーティング BeCu、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SWP
絶縁体 POM

機械的仕様

電流 15 Amp
抵抗 <10 mΩ
推奨中心距離 3.7 mm
温度 ΔT<30 ℃
推奨ストローク 4 mm
スプリング力 550 g

H015001M0

材質

プランジャーベース材/コーティング BeCu、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SWP
絶縁体 テフロン

機械的仕様

電流 15 Amp
抵抗 <5 mΩ
推奨中心距離 8 mm
温度 ΔT<15 ℃

H050002M0

材質

プランジャーベース材/コーティング BeCu、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SWP
絶縁体 テフロン

機械的仕様

電流 50 Amp
抵抗 <5 mΩ
推奨中心距離 14 mm
温度 ΔT<15 ℃
推奨ストローク 4 mm
スプリング力 700 g

CM-M1-900-12002

材質

プランジャーベース材/コーティング BeCu、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SUS304
絶縁体 PTFE

機械的仕様

電流 60 Amp
抵抗 <5 mΩ
推奨中心距離 22 mm
温度 ΔT<15 ℃
推奨ストローク 5 mm
スプリング力 1200 g

H080001M0

材質

プランジャーベース材/コーティング BeCu、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SUS304
絶縁体 テフロン

機械的仕様

電流 80 Amp
抵抗 <5 mΩ
推奨中心距離 24 mm
温度 ΔT<15 ℃
推奨ストローク 8 mm
スプリング力 3500 g

H100001M0

材質

プランジャーベース材/コーティング BeCu、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SUS304
絶縁体 POM

機械的仕様

電流 100 Amp
抵抗 <5 mΩ
推奨中心距離 35 mm
温度 ΔT<15 ℃
推奨ストローク 8 mm
スプリング力 1000 g

ハーネスポゴピンの仕様

H120002M

材質

プランジャーベース材/コーティング 真鍮、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SUS304

機械的仕様

電流 100 Amp
抵抗 <30 mΩ
推奨中心距離 18 mm
温度 ΔT<15 ℃
推奨ストローク 7 mm
スプリング力

1500 g

CM-M1-160-17003

材質

プランジャーベース材/コーティング 真鍮、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SUS304

機械的仕様

電流 200 Amp
抵抗 <5 mΩ
推奨中心距離 28 mm
温度 ΔT<30 ℃
推奨ストローク 7 mm
スプリング力 5000 g

S-11T1-2545G

材質

プランジャーベース材/コーティング BeCu、金メッキ
バレルベース材/コーティング 真鍮、金メッキ
スプリング SUS304

機械的仕様

電流 6 Amp
抵抗 <100 mΩ
推奨中心距離 3.97 mm
温度 ΔT<15 ℃
推奨ストローク 4.2 mm
スプリング力 450 g

H301001M0

材質

プランジャーベース材/コーティング

BeCu、金メッキ

バレルベース材/コーティング 真鍮、金メッキ
スプリング SUS304

機械的仕様

電流 30 Amp
抵抗 <30 mΩ
推奨中心距離 9 mm
温度 ΔT<15 ℃
推奨ストローク 2.3 mm
スプリング力 250 g

その他の仕様

上記に記載の製品は、一部のみでございます。

お探しの製品がございましたら、当社営業までお気軽にお問い合わせをお願い致します。
