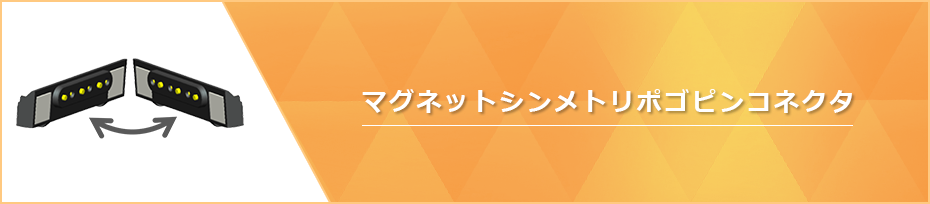

マグネットシンメトリポゴピンコネクタ

課題

①はんだ実装工程を省略したい。 ②金型費用を可能な限り抑えたい。 ③コネクタが搭載された製品が4方向シンメトリデザインの為、コネクタもシンメトリである必要がある。 ④複数使用が前提の製品は全て同じデザインに設計し、製品一つ当たりのコストを下げたい。

挑戦(開発上の困難)

はんだ実装が採用できない為、基板への接続方法に苦慮。

使用環境

デザインが同一の複数のモジュールブロック接続が採用される幼児用のおもちゃ、リハビリ用器具、IOTキーボード等。
ユーザーの取り回しを考え、一定の振動下においては安定的に導通できる必要がある。

実現

①基板への接続にはばね端子を使用。
②オスメス両方を完全フルコンパチにすることで、金型費用の軽減と低コスト達成。
③磁石吸着接続による、高いユーザビィリティを実現。
